Table Form

제품명: Table Form
건물의 상층부를 건축할 때, 상층부의 철근 및 콘크리트 구조물이 굳어질 때까지 견고함이 유지될 수 있도록 떠받쳐 주고 지지해주는 가설부재의 일종이다.

Table Form 이란 아래 그림에서 보듯 기존의 철재 동바리를 대체하는 슬라브 보 지지대 역할을 함. 써포터(다리 4개)와 상판 구조물(멍에, 장선재, 거더)을 합쳐서 1세트를 이룸

장점
써포터 1개당 25톤이상의 하중압력을 견딤

사진에서 보듯 작업공간 확보가 가능하게 되어 공사기간 단축되며 신형클램프의 개발로 기존 테이블폼 대비 조립 및 해체속도가 빨라 기준층 적용에 탁월함

장비 자체의 견고성으로 인해 사용연한 15년이상 가능

당사 Table form 구성요소 및 설치사진

Table Form (당사)

기존의 기술상의 문제와 시공방법에 따른 성형 성능 문제 등으로 인하여 알루미늄만으로 대체 생산하던 것을 네 잎 클로버 모양의 4면 절곡된 스틸로 강도를 높이고, 인발방식을 채택하여 클램프를 특정 부분에 연결고리로 체결하므로 조립 속도를 높여 시공비를 낮춤

써포트 (당사)

Multiprop Support Ф100mm(420, 480, 620), Ф80mm(270, 350) 30ton 평누름에 의한 압축하중 TEST(건설품질기술연구원)

신형 클램프

장점
Clamp 체결시간의 단축을 위해 써포터에 걸대를 설치하여 그대로 결합 및 핀 체결로써 수평을 맞추기위한 작업이 불필요해지고 이에 따라 설치속도가 기존의 제품들에 비해 최소 5배이상 빨라짐 아파트 기준층 슬라브 콘크리트 타설에 있어 필수적인 요소인 지지대 설치시간 최소화

기준층에도 테이블폼을 적용할수있으므로 시공속도향상과 전체적인 시공비용 절감에 큰 기여를 할것으로 기대 됨

특허
현재 특허 출원중에 있으며 6개월이내로 예상

900mm, 1200mm, 1500mm, 1800mm, 2100mm, 2400mm 휠하증 TEST : 15.20~ 20.86[kN] (건설품질기술연구원)

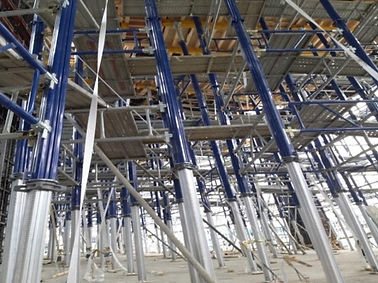

시공 사례

기존의 시스템 동바리를 대체하는 제품으로 조립및 해체 소요시간의 극적인 절감으로 기준층 시공에 적합하며, 공사기간절감과 비용절감에 효과적임, 또한 슬라브 폼 해체시 드랍다운방식이 자동적으로 가능하여 소음 민원 문제 해결의 대안이 됨

큰 압축 하중압력을 견디며 지주대 간격이 넓어 안전사고 예방에 탁월함
